SPG管道屏蔽泵概述：
SPG型系列超低噪音完全无泄漏管道屏蔽离心泵，是本公司采用日本技术、并吸收了国际上屏蔽泵专业设计制造的先进技术，经我们科技人员消化革新，新推出的屏蔽泵新品，在原有基础上改进电磁核心技术，改善了流体运动状态，提高效率10%以上，综合性能指标都上了一个台阶，产品也更加理想。
SPG型屏蔽泵是一种电动机和水泵一体化结构的泵类产品，泵腔和电机构成了一个密封整体，去除了机械密封，解决了因密封损坏而引起的液体泄漏问题，使液体介质滴水不漏（称之为完全无泄漏）。去除了滚动轴承，采用浸渍树脂石墨轴承，摩擦系数小并利用自身输送的流体介质来润滑轴承。使整体超低噪音运行（称之为超低噪音）。
SPG屏蔽泵是一种电动机和泵体一体化结构的水泵，只有静止密封（而不是旋转的轴密封），所以能做到完全无泄露。因其电机自身低噪音，加之屏蔽泵低故障率，高可靠性能，和维护成本低等优点赢得广大用户的欢迎，也增强了对中国市场高品质水泵的需求。
SPG管道屏蔽泵产品特点：
1、SPG管道屏蔽泵因能保证完全不泄漏，故可输送对人体和环境，设备有害的及价格昂贵的易泄漏的液体。
2、不会吸入空气，适于真空系统及输送与空气接触发生变质的液体。
3、无油封设计，能可靠地输送一般泵难以输送的高温，高压，低温及温度压力变化的液体。
4、轴承利用输送液体自行润滑，不需润滑油，故不污染输送液体，并免去了定期注油的麻烦。
5、泵结构合理，电机和泵同轴，体积小，重量轻，占地面积小，运行平稳，安装方便，无须调整，维修方便，无须调整，维修方便。
6、叶轮采用水推力平衡式设计，使转子在运行中可以处于悬浮设计，降低了石墨轴承的国轴向磨损，从而提高了使用寿命，降低了运行成本。
7、电机无冷去风扇，故运行噪音和振动都非常小。
8、泵进出口法兰的规格设计与标准阀门相同，且位于同一中心线上，中心低，便于管道布置，泵房设计也便为合理，实用。
9、零部件的标准化，化程度高。
10、接线盒采用防水结构，可在户外安全使用。
11、可根据使用要求，即流量和扬程的需要进行泵的串，并联运行方式。
12、新采用的石墨轴承，具有耐磨性能高、磨擦系数低，不老化，抗泥沙等优点。
SPG管道屏蔽泵产品用途：
1、SPG普通型管道式屏蔽泵供输送清水及物理化学性质类似于清水的其他液体之用。介质使用温度不超过80℃ ，适用于工业和城市给排水，高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套。特别适用对振动、噪音要求较高的场合，如地下泵房、空调制冷系统等。
2、SPG热水型管道式屏蔽泵主要供输送温度不超过160 ℃不含固体颗粒的软水之用，适用于能源、冶金、化工、纺织、造纸以及宾馆、饭店、浴室、锅炉热水增压循环输送及城市采暖系统循环等场合。
3、SPG防腐型管道式屏蔽泵输送不含固体颗粒，具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品、制药和合成纤维等部门。
SPG管道屏蔽泵工作条件：
1、介质必须为软水、稀薄、不凝固、非易燃、不含固体颗粒及纤维的流体。
2 、介质温度普通型为80℃ 、热水型为160℃。
3 、一般情况下系统工作压力不超过1.2MPa,进口压力不小于0.5MPa,特殊场合应事先与我厂联系。
4 、环境温度不超过40℃，相对湿度不超过95%。

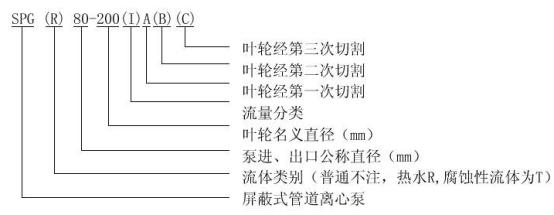

SPG管道屏蔽泵型号意义：

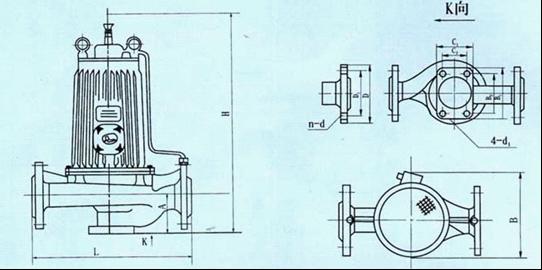

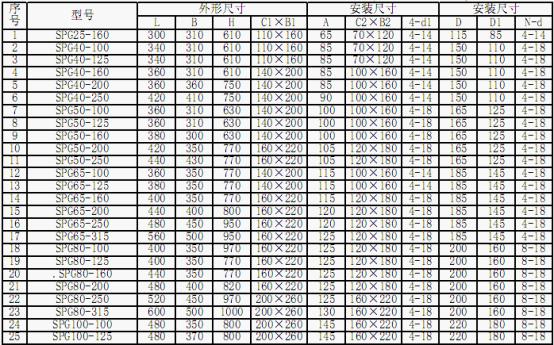

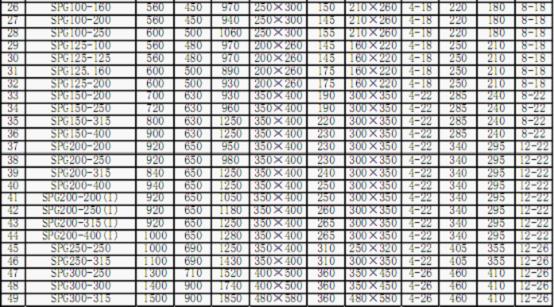

SPG管道屏蔽泵外形安装尺寸图：
SPG管道屏蔽泵材质：
序号 |
零件名称 |
冷热水 |
腐蚀性流体 |
1 |
泵体 |
HT200，ZG25 |
1Cr18Ni9 |
2 |
上轴承座 |
3Cr13 |
1Cr18Ni9 |
3 |
叶轮 |
HT200,ZG25 |
1Cr18Ni9 |
4 |
下轴承座 |
3Cr13 |
1Cr18Ni9 |
5 |
电机壳体 |
HT200,ZG25 |
1Cr18Ni9i |
6 |
屏蔽套 |
0Cr17Ni4Mo2 |
0Cr19Nil1 |
7 |
轴承 |
石墨浸渍树脂 |
石墨浸渍树脂 |
8 |
轴套 |
45，0Cr17Ni4Mo2 |
1Cr18Ni9Ti |
9 |
其它接液部 |
HT200,0Cr17Ni4Mo2 |
1Cr18Ni9Ti |
10 |
非接液部 |
HT200,20 |
HT200,20 |
SPG管道屏蔽泵性普图：
SPG管道屏蔽泵安装说明：
1、安装前应检查机组紧固件有无松动现象，泵体流产内有无异物堵塞，以免水泵运行时损坏叶轮和泵体。
2 、安装时管路重量不应加在水泵上，应有各自的支承体，以免泵变形影响运行性能和使用寿命。
3 、为了不使杂质进入泵内而堵塞流道影响性能，应在泵进口前面安装比吸入管截面积大3~4倍的过滤器。
4 、如泵用于输送热水液体时，为了不使泵承受管路的热变形，泵可以不固定底脚螺栓，当管路系统在热胀冷缩时，使泵与管路同时移动。
5 、为了维修方便和使用安全，在泵的进出口管路应各装上一只调节阀门及在泵进出口附近各安装一只压力表，以保证在额定范围内运行，确保泵的正常运行和使用寿命。
SPG管道屏蔽泵维护与保养：
一、起动前的准备及检查：
1、 检查屏蔽电机和起动设备的接地装置是否良好和完整，接线是否正确，接触是否可靠。
2、 对新安装和长期停用的屏蔽电机，使用前应检查电机定子绕组对地的绝缘电阻。
3、管路中必须充满输送液体，否则将影响电机的使用寿命。
二 、运行中的维护保养
1、 定时记录电源电压的变化和电压的不平衡度。电源电压过高或过低，三相电压的不平衡造成电流的不平衡，都可能引起电机的过热或其它不正常现象。
2、定时记录电泵的负载电流和不平衡度。电泵发生故障时大多数会反映到定子绕组的电流的剧增，使电机过热。
3、定时记录管路中的输液温度，以确保实际的输液温度低于或等于铭牌上所规定的输液温度，避免电泵长期处于超温状态下运行，而降低电机的使用寿命。
4、 定时记录电泵进、出口端上的压力表数值，进口处压力表的数值不得小于零，出口处的压力表数与进口处压力表数的差值，必须符合铭牌上的规定的压力值。
5、电泵在每一次使用前要排气一次，在长期运行时，必须每星期排一次气。因泵经长时间运行，水分子在电泵内被高速搅拌和撞击，同时被输送的介质带有一定的温度故液体浆产生
6、注意电泵的气味，振动和噪声，电机的绕组因温度过高就会发出绝缘的焦味。一般的机械故障会反映为振动和噪声。因此发现异常因立即停电检查。
7、定时检查电泵循环液通路，过滤装置是否有阻塞现象。
8、定期维修测量石墨轴承和轴套之间的间隙，以确保定子屏蔽套与转子屏蔽套之间间隙均匀，运转可靠。一般情况以下表为限，如超过表中的规定就应修复或更换。
轴套外径（mm） |
磨损极限间隙（mm） |
标准最大间隙（mm） |
>18~30 |
0.40 |
0.131 |
>30~50 |
0.45 |
0.158 |
>50~80 |
0.50 |
0.192 |
9、定期检查叶轮口环与泵体的配合间隙，因此间隙会直接影响电泵的性能，在一般情况下，间隙超过1.5mm，则应更换新的叶轮，在特殊情况下也可采用修补工艺来改善。
SPG管道屏蔽泵起动，运动与停车：
一、起动、动转：
1、灌水排气、打开进口阀，使液体充分进入泵腔内，打开电机顶部排气阀，待满后关闭排气阀。
2、关闭出口阀，以减小起动电流。
3、检查各部位是否正常。
4、接通电源，起点动确定正确运行方向。
5、逐步调节出口阀的开度，尽量使泵在额定性能范围内工作。
6、泵的运转过程中，如发现有异常，应立即停车检查排除。
7、检查电机电流值及温升是否符合要求。
二、停车
1、关闭吐出管路阀门。
2、切断电源，停止电机运行。
3、关闭进口阀。
4、泵如长期停用，应放尽泵内的液体。
SPG管道屏蔽泵故障原因及排除方法：
故障现象 |
可能产生的原因 |
排除方法 |
1、水泵不出水 |
1、进出口阀门未打开，进出管路阻塞叶轮流道阻塞。
2、电机运行方向不对，电机缺相转速很慢。
3、吸入管漏气。
4、泵腔内存有空气。
5、进口供水不足。
6、管路阻力过大，泵选型不当。 |
1、检查，去除阻塞物
2、调整电机转向，紧固电机接线
3、拧紧各密封面，排除空气
4、打开电机顶部排气阀，排尽空气。
5、停机检查、调整。
6、减少管路弯道，重新选泵。 |
2、水泵流量不足 |
1、先按上述原因检查。
2、管道、泵流道叶轮部分阻塞，水垢沉积、阀门开度不足
3、电压偏低，转速过低。
4、叶轮口环磨损，泄漏过大。 |
1、先按上述排除
2、去除阻塞物，重新调整阀门开度。
3、稳压
4、更换叶轮 |
3、功率过大 |
1、超过额定流量使用。
2、叶轮或运转部件有碰擦。
3、滑动轴承磨损或破裂。
4、介质比重过大。
|
1、调节出口阀门，降低流量
2、检查排除或更换部件
3、更换滑动轴承
4、改型 |
4、杂音振动 |
1、管路支撑不稳
2、介质混有气体
3、产生汽蚀现象
4、转动部件碰擦
|
1、稳固管路
2、提高吸口压力，排气。
3、降低真空度
4、检查调整或更换 |
5、电机发热 |
1、流量过大，超载运行
2、定子，转子有碰擦。
3、电压不足
4、冷却系统管路堵塞 |
1、调节出口阀，减小流量
2、检查排除
3、稳压
4、清除堵塞 |
型号 |
口径 |
流量 |
扬程 |
效率 |
转速 |
电机功率 |
必需汽蚀余量 |
|
mm |
m3/h |
L/S |
m |
% |
r/min |
KW |
（NPSH）r |
15-80 |
15 |
1.1
1.5
2.0 |
0.3
0.42
0.55 |
8.5
8
7 |
26
34
34 |
2800 |
0.18 |
2.3 |
20-110 |
20 |
1.8
2.5
3.3 |
0.5
0.69
0.91 |
16
15
13.5 |
25
34
35 |
2800 |
0.37 |
2.3 |
20-160 |
20 |
1.8
2.5
3.3 |
0.5
0.69
0.91 |
33
32
30 |
19
25
23 |
2900 |
0.75 |
2.3 |
25-110 |
25 |
2.8
4
5.2 |
0.78
1.11
1.44 |
16
15
13.5 |
34
42
41 |
2900 |
0.55 |
2.3 |
25-125 |
25 |
2.8
4
5.2 |
0.78
1.11
1.44 |
20.6
20
18 |
28
36
35 |
2900 |
0.75 |
2.3 |
25-125A |
25 |
2.5
3.6
4.6 |
0.69
1.0
1.28 |
17
16
14.4 |
35 |
2900 |
0.55 |
2.3 |
25-160 |
25 |
2.8
4
5.2 |
0.78
1.11
1.44 |
33
32
30 |
24
32
33 |
2900 |
1.5 |
2.3 |
25-160A |
25 |
2.6
3.7
4.9 |
0.12
1.03
1.36 |
29
28
26 |
31 |
2900 |
1.1 |
2.3 |
32-100(I) |
32 |
4.4
6.3
8.3 |
1.22
1.75
2.32 |
13.2
12.5
11.3 |
48
54
53 |
2900 |
0.75 |
2.0 |
32-125 |
32 |
3.5
5
6.5 |
0.97
0.39
1.8 |
22
20
18 |
40
44
42 |
2900 |
0.75 |
2.3 |
32-125A |
32 |
3.1
4.5
5.8 |
0.86
1.25
1.61 |
17.6
16
14.4 |
43 |
2900 |
0.55 |
2.3 |
32-160(I) |
32 |
4.4
6.3
8.3 |
1.22
1.75
2.32 |
33.2
32
30.2 |
34
40
42 |
2900 |
2.2 |
2.0 |
32-200(I) |
32 |
4.4
6.3
8.3 |
1.22
1.75
2.32 |
50.5
50
48 |
26
33
35 |
2900 |
4 |
2.0 |
32-200A |
32 |
2.8
4
5.2 |
0.78
1.11
1.44 |
44.6
44
42.7 |
34
40
42 |
2900
|
2.2 |
2.0 |
40-100 |
40 |
4.4
6.3
8.3 |
1.22
1.75
2.31 |
13.2
12.5
11.3 |
48
54
53 |
2900 |
0.55 |
2.3 |
40-100A |
40 |
3.9
5.6
7.4 |
1.08
1.56
2.06 |
10.6
10
9 |
52 |
2900 |
0.37 |
2.3 |
40-125 |
40 |
4.4
6.3
8.3 |
1.22
1.75
2.31 |
21
20
18 |
41
46
43 |
2900 |
1.1 |
2.3 |
40-125A |
40 |
3.9
5.6
7.4 |
1.08
1.56
2.06 |
17.6
16
14.4 |
40
45
41 |
2900 |
0.75 |
2.3 |
40-160 |
40 |
4.4
6.3
8.3 |
1.22
1.75
2.31 |
33
32
30 |
35
40
40 |
2900 |
2.2 |
2.3 |
40-160A |
40 |
4.1
5.9
7.8 |
1.14
1.64
2.17 |
29
28
26.3 |
34
39
39 |
2900 |
1.5 |
2.3 |
40-160B |
40 |
3.8
5.5
7.2 |
1.06
1.53
2.0 |
25.5
24
22.5 |
34
38
37 |
2900 |
1.1 |
2.3 |
40-200 |
40 |
4.4
6.3
8.3 |
1.22
1.75
2.31 |
51
50
48 |
26
33
32 |
2900 |
4 |
2.3 |
40-200A |
40 |
4.1
5.9
7.8 |
1.14
1.64
2.17 |
45
44
42 |
26
31
30 |
2900 |
3 |
2.3 |
40-200B |
40 |
3.7
5.3
7.0 |
1.03
1.47
1.94 |
38
36
34.5 |
29 |
2900 |
2.2 |
2.3 |
40-250 |
40 |
4.4
6.3
8.3 |
1.22
1.75
2.31 |
82
80
74 |
24
28
28 |
2900 |
7.5 |
2.3 |
40-250A |
40 |
4.1
5.9
7.8 |
1.14
1.64
2.17 |
72
70
65 |
24
28
27 |
2900 |
5.5 |
2.3 |
40-250B |
40 |
3.8
5.5
7.0 |
1.06
1.53
1.94 |
61.5
60
56 |
23
27
26 |
2900 |
4 |
2.3 |
40-100(I) |
40 |
8.8
12.5
16.3 |
2.44
3.47
4.53 |
13.2
12.5
11.3 |
55
62
60 |
2900 |
1.1 |
2.3 |
40-100(I)A |
40 |
8
11
14.5 |
2.22
3.05
4.03 |
10.6
10
9 |
60 |
2900 |
0.75 |
2.3 |
40-125(I) |
40 |
8.8
12.5
16.3 |
2.44
3.47
4.53 |
21.2
20
17.8 |
49
58
57 |
2900 |
1.5 |
2.3 |
40-125(I)A |
40 |
8
11
14.5 |
2.22
3.05
4.03 |
17
16
14 |
57 |
2900 |
1.1 |
2.3 |
40-160(I) |
40 |
8.8
12.5
16.3
|
2.44
3.47
4.53 |
33
32
30 |
45
52
51 |
2900 |
3 |
2.3 |
40-160(I)A |
40 |
8.2
11.7
15.2 |
2.28
3.25
4.22 |
29
28
26 |
44
51
50 |
2900 |
2.2 |
2.3 |
40-160(I)B |
40 |
7.3
10.4
13.5 |
2.38
2.89
3.75 |
23
22
20.5 |
50 |
2900 |
1.5 |
2.3 |
40-200(I) |
40 |
8.8
12.5
16.3 |
2.44
3.47
4.53 |
51.2
50
48 |
38
46
46 |
2900 |
5.5 |
2.3 |
40-200(I)A |
40 |
8.3
11.7
15.3 |
2.31
3.25
4.25 |
45.0
44
42 |
37
45
45 |
2900 |
4 |
2.3 |
40-200(I)B |
40 |
7.5
10.6
13.8 |
2.08
2.94
3.83 |
37
36
34 |
44 |
2900 |
3 |
2.3 |
40-250(I) |
40 |
8.8
12.5
16.3 |
2.44
3.47
4.53 |
81.2
80
77.5 |
31
38
40 |
2900 |
11 |
2.3 |
40-250(I)A |
40 |
8.2
11.6
15.2 |
2.28
3.22
4.22 |
71.0
70
68 |
38 |
2900 |
7.5 |
2.3 |
40-250(I)B |
40 |
7.6
10.8
14 |
2.11
3.0
3.89 |
61.4
60
58 |
37 |
2900 |
7.5 |
2.3 |
40-250(I)C |
40 |
7.1
10.0
13.1 |
1.97
2.78
3.64 |
53.2
52
50.4 |
36 |
2900 |
5.5 |
2.3 |
50-100 |
50 |
8.8
12.5
16.3 |
2.44
3.47
4.53 |
13.6
12.5
11.3 |
55
62
60 |
2900 |
1.1 |
2.3 |
50-100A |
50 |
8
11
14.5 |
2.22
3.05
4.03 |
11
10
9 |
60 |
2900 |
0.75 |
2.3 |
50-125 |
50 |
8.8
12.5
16.3 |
2.44
3.47
4.53 |
21.5
20
17.8 |
49
58
57 |
2900 |
1.5 |
2.3 |
50-125A |
50 |
8
11
14.5 |
2.22
3.05
4.03 |
17
16
14 |
57 |
2900 |
1.1 |
2.3 |
50-160 |
50 |
8.8
12.5
16.3 |
2.44
3.47
4.53 |
33
32
30 |
45
52
51 |
2900 |
3 |
2.3 |
50-160A |
50 |
8.2
11.7
15.2 |
2.28
3.25
4.22 |
29
28
26 |
44
51
50 |
2900 |
2.2 |
2.3 |
50-160B |
50 |
7.3
10.4
13.5 |
2.38
2.89
3.75 |
23
22
20.5 |
50 |
2900 |
1.5 |
2.3 |
50-200 |
50 |
8.8
12.5
16.3 |
2.44
3.47
4.53 |
52
50
48 |
38
46
46 |
2900 |
5.5 |
2.3 |
50-200A |
50 |
8.3
11.7
15.3 |
2.31
3.25
4.25 |
45.8
44
42 |
37
45
45 |
2900 |
4 |
2.3 |
50-200B |
50 |
7.5
10.6
13.8 |
2.08
2.94
3.83 |
37
36
34 |
44 |
2900 |
3 |
2.3 |
50-250 |
50 |
8.8
12.5
16.3 |
2.44
3.47
4.53 |
82
80
77.5 |
29
38
40 |
2900 |
11 |
2.3 |
50-250A |
50 |
8.2
11.6
15.2 |
2.28
3.22
4.22 |
71.5
70
68 |
38 |
2900 |
7.5 |
2.3 |
50-250B |
50 |
7.6
10.8
14 |
2.11
3.0
3.89 |
61.4
60
58 |
37 |
2900 |
7.5 |
2.3 |
50-250C |
50 |
7.1
10.0
13.1
|
1.97
2.78
3.64 |
53.2
52
50.4 |
36 |
2900 |
5.5 |
2.3 |
50-100(I) |
50 |
17.5
25
32.5 |
4.86
6.94
9.03 |
13.7
12.5
10.5 |
67
69
69 |
2900 |
1.5 |
2.5 |
50-100(I)A |
50 |
15.6
22.3
29 |
4.3
6.19
8.1 |
11
10
8.4 |
65
67
68 |
2900 |
1.1 |
2.5 |
50-125(I) |
50 |
17.5
25
32.5 |
4.86
6.94
9.03 |
21.5
20
18 |
60
68
67 |
2900 |
3 |
2.5 |
50-125(I)A |
50 |
15.6
22.3
29 |
4.33
6.19
8.1 |
17
16
13.6 |
58
66
65 |
2900 |
2.2 |
2.5 |
50-160(I) |
50 |
17.5
25
32.5 |
4.68
6.94
9.03 |
34.4
32
27.5 |
54
63
60 |
2900 |
4 |
2.5 |
50-160(I)A |
50 |
16.4
23.4
30.4 |
4.56
6.5
8.44 |
30
28
24 |
54
62
59 |
2900 |
4 |
2.5 |
50-160(I)B |
50 |
15.0
21.6
28 |
4.17
6.0
7.78 |
26
24
20.6 |
58 |
2900 |
3 |
2.5 |
50-200(I) |
50 |
17.5
25
32.5 |
4.86
6.94
9.03 |
52.7
50
45.5 |
49
58
59 |
2900 |
7.5 |
2.5 |
50-200(I)A |
50 |
16.4
23.5
30.5 |
4.56
6.53
8.47 |
46.4
44
40 |
48
57
58 |
2900 |
7.5 |
2.5 |
50-200(I)B |
50 |
15.2
21.8
28.3
|
4.22
6.06
7.86 |
40
38
34.5 |
55 |
2900 |
5.5 |
2.5 |
50-250(I) |
50 |
17.5
25
32.5 |
4.86
6.94
9.03 |
82
80
76.5 |
39
50
52 |
2900 |
15 |
2.5 |
50-250(I)A |
50 |
16.4
23.4
30.5 |
4.56
6.5
8.47 |
71.5
70
67 |
39
50
52 |
2900 |
11 |
2.5 |
50-250(I)B |
50 |
15
21.6
28 |
4.17
6.0
7.78 |
61
60
57.4 |
38
49
54 |
2900 |
11 |
2.5 |
50-315(I) |
50 |
17.5
25
32.5 |
4.86
6.94
9.03 |
128
125
122 |
30
40
44 |
2900 |
30 |
2.5 |
50-315(I)A |
50 |
16.6
23.7
31 |
4.61
6.58
8.6 |
115
113
110 |
30
40
44 |
2900 |
22 |
2.5 |
50-315(I)B |
50 |
15.7
22.5
29.2 |
4.36
6.25
8.0 |
103
101
98 |
39 |
2900 |
18.5 |
2.5 |
50-315(I)C |
50 |
14.4
20.6
26.8 |
4.0
5.72
7.44 |
86
85
83 |
38 |
2900 |
15 |
2.5 |
65-100 |
65 |
17.5
25
32.5 |
4.86
6.94
9.03 |
13.7
12.5
10.5 |
67
69
69 |
2900 |
1.5 |
2.5 |
65-100A |
65 |
15.6
22.3
29 |
4.3
6.19
8.1 |
11
10
8.4 |
65
67
68 |
2900 |
1.1 |
2.5 |
65-125 |
65 |
17.5
25
32.5 |
4.86
6.94
9.03 |
21.5
20
18 |
60
68
67 |
2900 |
3 |
2.5 |
65-125A |
65 |
15.6
22.3
29 |
4.33
6.19
8.1 |
17
16
14.4 |
58
66
65 |
2900 |
2.2 |
2.5 |
65-160 |
65 |
17.5
25
32.5 |
4.86
6.94
9.03 |
34.4
32
27.5 |
54
63
60 |
2900 |
4 |
2.5 |
65-160A |
65 |
16.4
23.4
30.4 |
4.56
6.5
8.44 |
30
28
24 |
54
62
59 |
2900 |
4 |
2.5 |
65-160B |
65 |
15.0
21.6
28 |
4.17
6.0
7.78 |
26
24
20.6 |
58 |
2900 |
3 |
2.5 |
65-200 |
65 |
17.5
25
32.5 |
4.86
6.94
9.03 |
52.7
50
45.5 |
49
58
59 |
2900 |
7.5 |
2.5 |
65-200A |
65 |
16.4
23.5
30.5 |
4.56
6.53
8.47 |
46.4
44
40 |
48
57
58 |
2900 |
7.5 |
2.5 |
65-200B |
65 |
15.2
21.8
28.3 |
4.22
6.06
7.86 |
40
38
34.5 |
55 |
2900 |
5.5 |
2.5 |
65-250 |
65 |
17.5
25
32.5 |
4.86
6.94
9.03 |
82
80
76.5 |
39
50
52 |
2900 |
15 |
2.5 |
65-250A |
65 |
16.4
23.4
30.5 |
4.56
6.5
8.47 |
71.5
70
67 |
39
50
52 |
2900 |
11 |
2.5 |
65-250B |
65 |
15
21.6
28 |
4.17
6.0
7.78 |
61
60
57.4 |
38
49
54 |
2900 |
11 |
2.5 |
65-315 |
65 |
17.5
25
32.5 |
4.86
6.94
9.03 |
127
125
122 |
32
40
44 |
2900 |
30 |
2.5 |
65-315A |
65 |
16.6
23.7
31 |
4.61
6.58
8.6 |
115
113
110 |
32
40
44 |
2900 |
22 |
2.5 |
65-315B |
65 |
15.7
22.5
29.2 |
4.36
6.25
8.0 |
103
101
98 |
39 |
2900 |
18.5 |
2.5 |
65-315C |
65 |
14.4
20.6
26.8 |
4.0
5.72
7.44 |
86
85
83 |
38 |
2900 |
15 |
2.5 |
65-100(I) |
65 |
35
50
65 |
9.72
13.9
18.1 |
13.8
12.5
10 |
67
73
70 |
2900 |
3 |
3.0 |
65-100(I)A |
65 |
31.3
44.7
58 |
8.7
12.4
16.1 |
11
10
8 |
66
72
69 |
2900 |
2.2 |
3.0 |
65-125(I) |
65 |
35
50
65 |
9.72
13.9
18.1 |
22
20
17 |
67
72.5
70 |
2900 |
5.5 |
3.0 |
65-125(I)A |
65 |
31.3
44.7
58 |
8.7
12.5
16.1 |
17.5
16
13.6 |
66
71
69 |
2900 |
4 |
3.0 |
65-160(I) |
65 |
35
50
65 |
9.72
13.9
18.1 |
35
32
28 |
63
71
70 |
2900 |
7.5 |
3.0 |
65-160(I)A |
65 |
32.7
46.7
61 |
9.1
13.0
16.9 |
30.6
28
24 |
62
70
69 |
2900 |
7.5 |
3.0 |
65-160(I)B |
65 |
30.3
43.3
56.3 |
8.4
12.0
15.6 |
26
24
21 |
69 |
2900 |
5.5 |
3.0 |
65-200(I) |
65 |
35
50
65 |
9.72
13.9
18.1 |
53.5
50
46 |
55
67
68 |
2900 |
15 |
3.0 |
65-200(I)A |
65 |
32.8
47
61 |
9.1
13.1
16.9 |
47
44
40 |
54
66
67 |
2900 |
11 |
3.0 |
65-200(I)B |
65 |
30.5
43.5
56.6 |
8.5
12.1
15.7 |
40.6
38
33.4 |
65 |
2900 |
7.5 |
3.0 |
65-250(I) |
65 |
35
50
65 |
9.72
13.9
18.1 |
83
80
72 |
52
59
60 |
2900 |
22 |
3.0 |
65-250(I)A |
65 |
32.5
46.7
61 |
9.0
13.0
16.9 |
73
70
63 |
52
59
60 |
2900 |
18.5 |
3.0 |
65-250(I)B |
65 |
30
43.3
56 |
8.3
12.0
15.6 |
62
60
54 |
58 |
2900 |
15 |
3.0 |
65-315(I) |
65 |
35
50
65 |
9.72
13.9
18.1 |
128
125
121 |
44
54
57 |
2900 |
37 |
3.0 |
65-315(I)A |
65 |
32.5
46.5
60.5 |
9.0
12.9
16.8 |
112.6
110
106.4 |
43
54
57 |
2900 |
30 |
3.0 |
65-315(I)B |
65 |
31
44.5
58 |
8.6
12.4
16.1 |
102.5
100
98 |
53 |
2900 |
30 |
3.0 |
65-315(I)C |
65 |
29
41
53.6 |
8.1
11.4
14.9 |
87
85
83 |
51 |
2900 |
22 |
3.0 |
80-100 |
80 |
35
50
65 |
9.72
13.9
18.1 |
13.8
12.5
10 |
67
73
70 |
2900 |
3 |
3.0 |
80-100A |
80 |
31.3
44.7
58 |
8.7
12.5
16.1 |
11
10
8 |
66
72
69 |
2900 |
2.2 |
3.0 |
80-125 |
80 |
35
50
65 |
9.72
13.9
18.1 |
22
20
17 |
67
72.5
70 |
2900 |
5.5 |
3.0 |
80-125A |
80 |
31.3
45
58 |
8.7
12.5
16.1 |
17.5
16
13.6 |
66
71
69 |
2900 |
4 |
3.0 |
80-160 |
80 |
35
50
65 |
9.72
13.9
18.1 |
35
32
28 |
63
71
70 |
2900 |
7.5 |
3.0 |
80-160A |
80 |
32.7
46.7
61 |
9.1
13.0
16.9 |
30.6
28
24 |
62
70
69 |
2900 |
7.5 |
3.0 |
80-160B |
80 |
30.3
43.3
56.3 |
8.4
12.0
15.6 |
26
24
21 |
69 |
2900 |
5.5 |
3.0 |
80-200 |
80 |
35
50
65 |
9.72
13.9
18.1 |
53.5
50
46 |
55
67
68 |
2900 |
15 |
3.0 |
80-200A |
80 |
32.8
47
61 |
9.1
13.1
16.9 |
47
44
40 |
54
66
67 |
2900 |
11 |
3.0 |
80-200B |
80 |
30.5
43.5
56.6 |
8.5
12.1
15.7 |
40.6
38
33.4 |
65 |
2900 |
7.5 |
3.0 |
80-250 |
80 |
35
50
65 |
9.72
13.9
18.1 |
83
80
72 |
52
59
60 |
2900 |
22 |
3.0 |
80-250A |
80 |
32.5
46.7
61 |
9.0
13.0
16.9 |
73
70
63 |
52
59
60 |
2900 |
18.5 |
3.0 |
80-250B |
80 |
30
43.3
56 |
8.3
12.0
15.6 |
62
60
54 |
58
|
2900 |
15 |
3.0 |
80-315 |
80 |
35
50
65 |
9.72
13.9
18.1 |
128
125
122 |
43
54
57 |
2900 |
37 |
3.0 |
80-315A |
80 |
32.5
46.5
60.5 |
9.0
12.9
16.8 |
112.6
110
107.4 |
43
54
57 |
2900 |
30 |
3.0 |
80-315B |
80 |
31
44.5
58 |
8.6
12.4
16.1 |
102.5
100
98 |
53 |
2900 |
30 |
3.0 |
80-315C |
80 |
29
41
53.6 |
8.1
11.4
14.9 |
98
85
83 |
51 |
2900 |
22 |
3.0 |
80-350 |
80 |
35
50
65 |
9.72
13.9
18.1 |
146
150
142 |
55
66
67 |
2900 |
55 |
3.0 |
80-350A |
80 |
31
44.5
58 |
8.6
12.4
16.1 |
138.4
142
134.8 |
65 |
2900 |
45 |
3.0 |
80-350B |
80 |
29
41
53.6 |
8.1
11.4
14.9 |
131.4
135
127.8 |
63 |
2900 |
37 |
3.0 |
80-100(I) |
80 |
70
100
130 |
19.4
27.8
36.1 |
13.6
12.5
11 |
66
76
75 |
2900 |
5.5 |
4.5 |
80-100(I)A |
80 |
62.6
89
116 |
17.4
24.7
32.2 |
11
10
8.8 |
64
74
74 |
2900 |
4 |
4.5 |
80-125(I) |
80 |
70
100
130 |
19.4
27.8
36.1 |
23.5
20
14 |
70
76
65 |
2900 |
11 |
4.5 |
80-125(I)A |
80 |
62.6
89
116 |
17.4
24.7
32.2 |
19
16
11 |
68
74
65 |
2900 |
7.5 |
4.5 |
80-160(I) |
80 |
70
100
130 |
19.4
27.8
36.1 |
36.5
32
24 |
70
76
65 |
2900 |
15 |
4.5 |
80-160(I)A |
80 |
65.4
93.5
121.6 |
18.2
26.0
33.8 |
32
28
21 |
68
74
67 |
2900 |
11 |
4.5 |
80-160(I)B |
80 |
60.6
86.6
112.5 |
16.8
24.1
31.3 |
72
24
18 |
72 |
2900 |
11 |
4.5 |
80-200(I) |
80 |
70
100
130 |
19.4
27.8
36.1 |
54
50
42 |
65
74
73 |
2900 |
22 |
4.0 |
80-200(I)A |
80 |
65.4
93.5
121.6 |
18.2
26.0
33.8 |
47.5
44
37 |
64
73
72 |
2900 |
18.5 |
4.0 |
80-200(I)B |
80 |
61
87
113 |
16.9
24.2
31.4 |
41
38
32 |
71 |
2900 |
15 |
4.0 |
80-250(I) |
80 |
70
100
130 |
19.4
27.8
36.1 |
87
80
68 |
62
69
68 |
2900 |
37 |
4.0 |
80-250(I)A |
80 |
65.4
93.5
121.6 |
18.2
26.0
33.8 |
76
70
59.5 |
61
68
67 |
2900 |
30 |
4.0 |
80-250(I)B |
80 |
61
87
113 |
16.9
24.2
31.4 |
65
60
51 |
66 |
2900 |
30 |
4.0 |
80-315(I) |
80 |
70
100
130 |
19.4
27.8
36.1 |
132
125
114 |
55
66
67 |
2900 |
75 |
4.0 |
80-315(I)A |
80 |
66.5
95
123.6 |
18.5
26.4
34.3 |
119
113
103 |
55
66
67 |
2900 |
55 |
4.0 |
80-315(I)B |
80 |
63
90
117 |
17.5
25
32.5 |
106.6
101
92 |
65 |
2900 |
45 |
4.0 |
80-315(I)C |
80 |
58
82
107 |
16.1
22.8
29.7 |
90
85
76 |
63 |
2900 |
37 |
4.0 |
100-100 |
100 |
70
100
130 |
19.4
27.8
36.1 |
13.6
12.5
11 |
66
76
75 |
2900 |
5.5 |
4.5 |
100-100A |
100 |
62.6
89
116 |
17.4
47
32.2 |
11
10
8.8 |
64
74
74 |
2900 |
4 |
4.5 |
100-125 |
100 |
70
100
130 |
19.4
27.8
36.1 |
23.5
20
14 |
70
76
65 |
2900 |
11 |
4.5 |
100-125A |
100 |
62.6
89
116 |
17.4
24.7
32.2 |
19
16
11 |
68
74
63 |
2900 |
7.5 |
4.5 |
100-160 |
100 |
70
100
130 |
19.4
27.8
36.1 |
36.5
32
24 |
70
76
65 |
2900 |
15 |
4.5 |
100-160A |
100 |
65.4
93.5
121.6 |
18.2
26.0
33.8 |
32
28
21 |
68
74
67 |
2900 |
11 |
4.5 |
100-160B |
100 |
60.6
86.6
112.5 |
16.8
24.1
31.3 |
27
24
18 |
72 |
2900 |
11 |
4.5 |
100-200 |
100 |
70
100
130 |
19.4
27.8
36.1 |
54
50
42 |
65
74
73 |
2900 |
22 |
4.0 |
100-200A |
100 |
65.4
93.5
121.6 |
18.2
26.0
33.8 |
47.5
44
37 |
64
73
72 |
2900 |
18.5 |
4.0 |
100-200B |
100 |
61
87
113 |
16.9
24.2
31.4 |
41
38
32 |
71 |
2900 |
15 |
4.0 |
100-250 |
100 |
70
100
130 |
19.4
27.8
36.1 |
37
80
68 |
62
69
68 |
2900 |
37 |
4.0 |
100-250A |
100 |
65.4
93.5
121.6 |
18.2
26.0
33.8 |
76
70
59.5 |
61
68
67 |
2900 |
30 |
4.0 |
100-250B |
100 |
61
87
113 |
16.9
24.2
31.4 |
65
60
51 |
66 |
2900 |
30 |
4.0 |
100-315 |
100 |
70
100
130 |
19.4
27.8
36.1 |
132
125
114 |
55
66
67 |
2900 |
75 |
4.0 |
100-315A |
100 |
66.5
95
123.6 |
18.5
26.4
34.3 |
119
113
103 |
65
66
67 |
2900 |
55 |
4.0 |
100-315B |
100 |
63
90
117 |
17.5
25
32.5 |
106.6
101
92 |
65 |
2900 |
45 |
4.0 |
100-315C |
100 |
58
82
107 |
16.1
22.8
29.7 |
90
85
76 |
63 |
2900 |
37 |
4.0 |
100-100(I) |
100 |
96
160
192 |
26.7
44.4
53.3 |
14
12.5
10 |
64
73
70 |
2900 |
11 |
4.5 |
100-125(I) |
100 |
96
160
192 |
26.7
44.4
53.3 |
24
20
14 |
62
74
69 |
2900 |
15 |
4.5 |
100-125(I)A |
100 |
84
140
168 |
23.3
39
46.7 |
20
17
12 |
64
72
68 |
2900 |
11 |
4.5 |
100-160(I) |
100 |
96
160
192 |
26.7
44.4
53.3 |
36
32
27 |
69
79
75 |
2900 |
22 |
5.6 |
100-160(I)A |
100 |
84
140
168 |
23.3
39
46.7 |
32
28
23.5 |
66
76
72 |
2900 |
18.5 |
5.0 |
100-200(I) |
100 |
96
160
192
|
26.7
44.4
53.3 |
53
50
45 |
69
79
78 |
2900 |
37 |
5.2 |
100-200(I)A |
100 |
84
140
168 |
23.3
39
46.7 |
48
45
40
|
64
74
73 |
2900 |
30 |
4.5 |
100-200(I)B |
100 |
60
100
120
|
16.7
27.8
33.3 |
43
40
36 |
72 |
2900 |
22 |
4.5 |
100-250(I) |
100 |
96
160
192 |
26.7
44.4
53.3 |
83
80
72
|
65
77
74
|
2900 |
55 |
4.8 |
100-250(I)A |
100 |
84
140
168 |
23.3
39
46.7 |
75
72
65 |
60
72
69 |
2900 |
45 |
4.5 |
100-250(I)B |
100 |
60
100
120
|
16.7
27.8
33.3 |
68
65
58 |
70 |
2900 |
37 |
4.5 |
100-350 |
100 |
60
100
120 |
16.7
27.8
33.3 |
153.6
150
142 |
72
57
74 |
2900 |
90 |
4.0 |
100-350A |
100 |
61
87
113
|
16.9
24.2
31.4 |
145.6
142
134 |
75 |
2900 |
75 |
4.0 |
100-350B |
100 |
58
82
107 |
16.1
22.8
29.7 |
138.6
135
127 |
75 |
2900 |
55 |
4.0 |
125-100 |
125 |
96
160
192
|
26.7
44.4
53.3 |
13
12.5
12 |
82 |
2900 |
11 |
4.0 |
125-100A |
125 |
86
143
172 |
23.9
39.7
47.8 |
10.4
10
9.6 |
77 |
2900 |
7.5 |
4.0 |
125-125 |
125 |
96
160
192
|
26.7
44.4
53.3 |
22.6
20
17 |
80 |
2900 |
15 |
4.0 |
125-125A |
125 |
86
143
172 |
23.9
39.7
47.8 |
18
16
13.6 |
77 |
2900 |
11 |
4.0 |
125-160 |
125 |
96
160
192
|
26.7
44.4
53.3 |
36
32
28 |
78 |
2900 |
22 |
4.0 |
125-160A |
125 |
90
150
180 |
25
41.7
50
|
31.5
28
24.5 |
76 |
2900 |
18.5 |
4.0 |
125-160B |
125 |
83
138
166 |
21.7
38.3
46.1 |
27
24
21 |
73 |
2900 |
15 |
4.0 |
125-200 |
125 |
96
160
192
|
26.7
44.4
53.3 |
55
50
46
|
77 |
2900 |
37 |
5.5 |
125-200A |
125 |
90
150
180 |
25
41.7
50 |
48.4
44
40.5 |
76 |
2900 |
30 |
5.5 |
125-200B |
125 |
83
138
166 |
21.7
38.3
46.1 |
41.3
37.5
34.5 |
75 |
2900 |
22 |
5.5 |
125-250 |
125 |
96
160
192 |
26.7
44.4
53.3 |
87
80
73
|
75 |
2900 |
55 |
5.0 |
125-250A |
125 |
90
150
180 |
25
41.7
50 |
76
70
84 |
74 |
2900 |
45 |
5.5 |
125-250B |
125 |
83
138
166 |
21.7
38.3
46.1 |
65
60
55
|
73 |
2900 |
37 |
5.5 |
125-315 |
125 |
96
160
192 |
26.7
44.7
53.3 |
133
125
119 |
70 |
2900 |
90 |
5.0 |
125-315A |
125 |
90
150
180 |
25
41.7
50 |
117
110
104.6 |
70 |
2900 |
75 |
5.0 |
125-315B |
125 |
86
143
172 |
23.9
39.7
47.8 |
106.4
100
95.2 |
69 |
2900 |
75 |
5.0 |
125-315C |
125 |
80.5
134
161 |
22.4
37.2
44.7 |
96
88
86 |
67 |
2900 |
55 |
5.0 |
150-125 |
150 |
96
160
192
|
26.7
44.4
53.3 |
22.6
24
17 |
66
76
76 |
2900 |
11 |
4.0 |
150-125A |
150 |
90
150
180 |
25
41.7
50 |
18
16
13.6 |
77 |
2900 |
7.5 |
4.0 |
150-160 |
150 |
96
160
192 |
26.7
44.4
53.3 |
36
32
27
|
75 |
2900 |
22 |
4.0 |
150-160A |
150 |
90
150
180
|
25
41.7
50 |
32
28
23.5 |
76 |
2900 |
18.5 |
4.0 |
150-160B |
150 |
84
140
168 |
23.3
39
46.7
|
27
24
21 |
73 |
2900 |
15 |
4.0 |
150-200 |
150 |
140
200
260 |
38.9
55.6
72.2 |
13.8
12.5
10.6 |
68
78
78 |
1450 |
15 |
3.0 |
150-200A |
150 |
125
176
232.5 |
34.7
49.7
64.6 |
11
10
8.5
|
66
76
76 |
1450 |
11 |
3.0 |
150-200B |
150 |
84
140
168 |
23.3
39
46.7 |
41
38
34 |
75 |
2900 |
22 |
4.0 |
150-250 |
150 |
140
200
260 |
38.9
55.6
72.2 |
21.8
20
17 |
73
79
77 |
1450 |
18.5 |
3.0 |
150-250A |
150 |
129
184.4
240 |
35.8
51.2
66.7 |
18.5
17
14.4 |
72
78
76 |
1450 |
15 |
3.0 |
150-250B |
150 |
117
167
217.5 |
32.5
46.4
60.4 |
15.2
14
12 |
76 |
1450 |
11 |
3.0 |
150-315 |
150 |
140
200
260 |
38.9
55.6
72.2 |
33.8
32
28 |
70
78
73 |
1450 |
30 |
2.5 |
150-315A |
150 |
131
187
243 |
36.4
51.9
67.5 |
29.5
28
24.5 |
69
77
77 |
1450 |
22 |
3.5 |
150-315B |
150 |
121
173
225 |
33.5
48.1
62.5 |
25
24
21 |
76 |
1450 |
18.5 |
3.5 |
150-350 |
150 |
96
160
192 |
26.7
44.4
53.3 |
153.6
150
142.8 |
80 |
2900 |
110 |
5.5 |
150-350A |
150 |
90
150
180 |
25
41.7
50 |
145.6
142
134.8 |
70 |
2900 |
90 |
5.2 |
150-350B |
150 |
84
140
168 |
23.3
39
46.7 |
138.6
135
127.8 |
65
76
74 |
2900 |
75 |
5.5 |
150-400 |
150 |
140
200
260 |
38.9
55.6
72.2 |
53
50
44 |
68
75
71 |
1450 |
45 |
3.5 |
150-400A |
150 |
131
187
243 |
36.4
51.9
67.5 |
46.6
44
38.3
|
67
74
70 |
1450 |
37 |
3.5 |
150-400B |
150 |
122
174
226.5 |
33.9
48.3
62.9 |
40
38
33 |
73 |
1450 |
30 |
3.5 |
150-400C |
150 |
112
160
208 |
31.1
44.4
57.8 |
34
32
28 |
71 |
1450 |
22 |
3.5 |
150-250(I) |
150 |
120
200
240 |
33.3
55.6
66.7 |
87
80
72 |
65
76
74 |
2900 |
75 |
4.5 |
150-250(I)A |
150 |
112
187
224 |
31.1
51.9
62.2 |
76
70
63 |
64
75
73 |
2900 |
55 |
4.5 |
150-250(I)B |
150 |
104
173
208 |
28.9
48.1
57.8 |
65
60
54 |
63
74
72 |
2900 |
45 |
4.5 |
150-315(I) |
150 |
120
200
240 |
33.3
55.6
66.7 |
133
125
120 |
58
73
75 |
2900 |
110 |
4.5 |
150-315(I)A |
150 |
112
187
224 |
31.1
51.9
62.2 |
116
110
105 |
57
72
74 |
2900 |
90 |
4.5 |
150-315(I)B |
150 |
104
173
208 |
28.9
48.1
57.8 |
100
95
91 |
55
70
72 |
2900 |
75 |
4.5 |
200-200 |
200 |
140
200
260 |
38.9
55.6
72.2 |
13.8
12.5
10.6 |
68
78
78 |
1450 |
15 |
3.0 |
200-200A |
200 |
125
179
232.5 |
34.7
49.7
64.6 |
11
10
8.5 |
66
76
76
|
1450 |
11 |
3.0 |
200-250 |
200 |
140
200
260 |
21.8
20
17 |
21.8
20
17 |
73
79
77
|
1450 |
18.5 |
3.0 |
200-250A |
200 |
129
184.4
240 |
18.5
17
14.4 |
18.5
17
14.4 |
72
78
76 |
1450 |
15 |
3.0 |
200-250B |
200 |
117
167
217.5 |
15.2
14
12 |
15.2
14
12 |
76 |
1450 |
11 |
3.0 |
200-315 |
200 |
140
200
260 |
33.8
32
28 |
33.8
32
28 |
70
78
78
|
1450 |
30 |
3.5 |
200-315A |
200 |
131
189
243 |
29.5
28
24.5 |
29.5
28
24.5 |
69
77
77 |
1450 |
22 |
3.5 |
200-315B |
200 |
121
173
225 |
25
24
21 |
25
24
21 |
76 |
1450 |
18.5 |
3.5 |
200-400 |
200 |
140
200
260 |
53
50
44 |
53
50
44 |
68
75
71 |
1450 |
45 |
3.5 |
200-400A |
200 |
131
187
243 |
46.6
44
38.3 |
46.6
44
38.3 |
67
74
70 |
1450 |
37 |
3.5 |
200-400B |
200 |
122
174
226.5 |
40
38
33 |
40
38
33 |
73 |
1450 |
30 |
3.5 |
200-400C |
200 |
112
160
208 |
34
32
28 |
34
32
28 |
71 |
1450 |
22 |
3.5 |
200-200(I) |
200 |
280
400
520 |
77.8
111.1
144 |
13.4
12.5
10.5 |
70
80
79 |
1450 |
22 |
4.0 |
200-200(I)A |
200 |
250
358
465 |
69.4
90.4
129.2 |
10.7
10
8.5 |
68
73
77 |
1450 |
18.5 |
4.0 |
200-250(I) |
200 |
280
400
520 |
77.8
111.1
144 |
22.2
20
14 |
75
80
72 |
1450 |
30 |
4.0 |
200-250(I)A |
200 |
250
358
465 |
69.4
99.4
129.2 |
18
16
11.2 |
73
78
70 |
1450 |
22 |
4.0 |
200-250(I)B |
200 |
226
322
419 |
62.8
89.4
116.4 |
14.4
13
7.3 |
70
75
67 |
1450 |
18.5 |
4.0 |
200-315(I) |
200 |
280
400
520 |
77.8
111.4
144 |
36
32
26 |
73
80
75 |
1450 |
55 |
4.0 |
200-315(I)A |
200 |
262
374
486 |
72.8
103.9
135 |
31.5
28
23 |
72
79
74 |
1450 |
45 |
4.0 |
200-315(I)B |
200 |
242
346
450 |
67.3
96.1
125 |
27
24
19.5 |
78 |
1450 |
37 |
4.0 |
200-400(I) |
200 |
280
400
520 |
77.8
111.4
144 |
54.5
50
39 |
75
81
77 |
1450 |
75 |
4.0 |
200-400(I)A |
200 |
262
374
486 |
72.8
103.9
135 |
48
44
34 |
80 |
1450 |
75 |
4.0 |
200-400(I)B |
200 |
242
346
450 |
67.2
96.1
125 |
41.4
38
29.6 |
78 |
1450 |
55 |
5.0 |
200-400(I)C |
200 |
224
320
416 |
62.2
88.9
115.6 |
34.9
32
25 |
76 |
1450 |
45 |
5.0 |
250-250 |
250 |
350
550
650 |
97.2
152.8
180.5 |
22
20
16 |
78
82
81 |
1450 |
45 |
5.0 |
250-250A |
250 |
300
500
600 |
83.3
139
166.7 |
18.3
17
14 |
76
80
80 |
1450 |
37 |
5.0 |
250-235 |
250 |
300
500
600 |
83.3
139
166.7 |
14
12.5
11 |
73
78
70
|
1480 |
22 |
4.5 |
250-300 |
250 |
300
500
600 |
83.3
139
166.7 |
22
20
16 |
78 |
1480 |
37 |
4.5 |
250-315 |
250 |
350
550
650 |
97.2
152.8
180.5 |
34
32
28 |
76
80
79
|
1450 |
75 |
5.5 |
250-315A |
250 |
300
500
600 |
83.3
139
166.7 |
29.5
28
24 |
74
78
77
|
1450 |
55 |
5.5 |
250-315B |
250 |
260
450
520 |
72.2
125
144.4 |
25
24
20 |
70
74
72
|
1450 |
45 |
5.5 |
250-400 |
250 |
300
500
600 |
83.3
139
166.7 |
54.5
50
39 |
72 |
1480 |
90 |
4.5 |
300-235 |
300 |
480
720
900 |
133.3
200
250 |
20
18
15.5 |
77
81
74 |
970 |
55 |
5.0 |
300-235A |
300 |
438
607
821 |
121.7
182.5
228.1 |
16.5
15
13 |
75
79
72 |
970 |
45 |
5.0 |
300-235B |
300 |
400
600
750 |
111.1
167.0
208.3 |
14
12.5
11 |
73
77
70 |
970 |
37 |
5.0 |
300-300 |
300 |
480
720
900 |
133.3
200
250 |
31
28
25 |
77
81
77 |
970 |
75 |
5.0 |
300-300A |
300 |
444
666
833 |
123.3
185
231.4 |
26.5
24
21.5 |
76
80
76 |
970 |
75 |
5.0 |
300-300B |
300 |
415
623
779 |
115.3
173.1
261.4 |
23
21
18.5 |
79 |
970 |
55 |
5.0 |
300-380 |
300 |
480
720
900 |
133.3
200
250 |
48
44
34 |
84 |
970 |
132 |
5.0 |
300-380A |
300 |
444
666
833 |
123.3
185
231.4 |
41.4
38
30 |
80 |
970 |
110 |
5.0 |
300-380B |
300 |
409
614
767 |
113.6
170.6
213.1 |
35
32
25 |
78 |
970 |
90 |
5.0 |
300-235(I) |
300 |
718
1080
1345 |
199.4
300
373.6 |
44.6
40
34.6 |
82 |
1450 |
160 |
5.5 |
300-235(I)A |
300 |
642
965
1203 |
178.3
268.1
334.2 |
35.7
32
27.7 |
80 |
1450 |
132 |
5.5 |
上一条：FS玻璃钢离心泵
下一条：ZX卧式自吸离心泵 |
