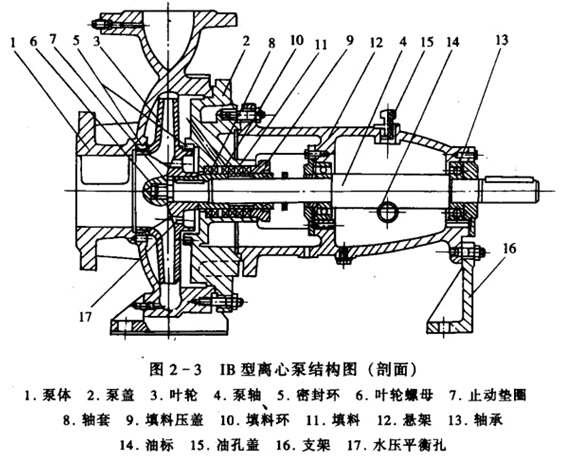

单级单吸悬架式离心泵图2-3是一种典型的单级单吸悬架式离心泵。单级，是指泵轴上只安装了一个叶轮;单吸，是说只从叶轮的一侧进水;由于叶轮安装在泵轴的一端，所以称为悬架式或悬臂式。
如图2-3所示，离心泵主要由叶轮、泵体、泵轴与轴承、悬架、轴封机构、后盖等组成。装有轴承的泵轴安装在悬架上.叶轮与联轴器或皮带轮(图中未示出)分别固定在泵轴的两端，构成转动部分。泵体与后盖固定在悬架上，构成固定部分。固定部分和转动部分一起组成了整体水泵。下面分别介绍各组成部件的作用和结构特征。

(1)叶轮,叶轮又叫转轮或工作轮，是水泵最重要的部件。它的作用是随泵轴高速旋转，使充满叶片间的水产生离心力，形成压能或动能。叶轮的形状、尺寸、材料和加工精度，对水泵的性能起着决定性的作用。离心泵的叶轮有三种形式:两边都有盖的称为封闭式，一边有盖的称为半开式，两边都没有盖的称为开敞式。灌溉用泵的叶轮多为封闭式，有6-8个叶片。

(2)泵体,泵体也是水泵的重要部件之一。它由吸人室、压出室(包括涡室和扩散管)两部分组成。吸人室的主要作用是，使水以尽可能小的阻力损失均匀地进人叶轮.IB泵的吸入室是一段渐缩的锥形管。涡室因形状像蜗牛壳而得名，其作用是以尽可能小的阻力损失，把从叶轮甩出的水汇集起来，并借助涡室按比例增天的断面，保持水流速度基本不变。扩散管是涡室最后一个断面与泵出口之间的一段过渡流道。随着扩散管断面面积的逐渐增大，水流速度逐渐减小，水流的大部分动能在这里转换成压
能。

(3)泵抽和轴承，泵轴的主要作用是把动力机的功率传递给叶轮，同时也承受它的自重、整个转动部分以及由皮带拉力产生的径向力。因此，泵轴必须有足够的扭转强度和弯曲强度。它一般用优质碳素合金钢制造，并经调质热处理。轴径在60毫米以下的单级离心泵，一般都采用滚动轴承。轴向力不大的小型泵，采用单列向心球轴承;轴向力较大的中型泵.采用向心推力球轴承。

(4)轴封机构在泵轴伸出泵盖处，旋转的泵轴和固定的泵盖之间设有轴封机构。它的作用是减少压力水外泄，并防止外部空气进人泵内。离心泵常用的轴封机构有填料密封、骨架油封和机械密封三种。
