试述多级离心泵的装配程序?

试述多级离心泵的装配程序?

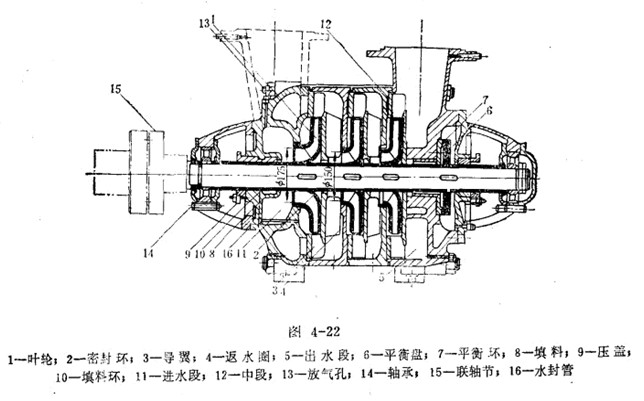

答：多级离心水泵装配程序如下(图4-22):

1，把填料环放到进水段的轴孔里后，将轴穿入进水段。

2，将填料压盖套在轴上，再将吸水侧轴承架穿过轴，装到进水段上。

3.装第一级叶轮、使叶轮中心与导翼中心对准，并在轴上做好记号。

4.在与中段的结合面上放入石棉垫或橡胶垫圈，装第一级中段。

5.依次装入键、叶轮、橡胶垫圈及中段，为防止轴弯，在每个中段下面都要垫上木块，最后装出水段。

6.把拉紧螺栓都穿上，然后均匀拧紧螺母。

7.装入平衡套后，装平衡盘并调整平衡盘问隙。

8.装排水侧填料压盖后再将轴承架装上。

9.装入填料，拧紧压盖。

10.检查串量、安装联轴节。
到此，水泵的组装工作就结束了，以后运到使用地点安装。
