试述多级离心泵平衡盘的工作原理

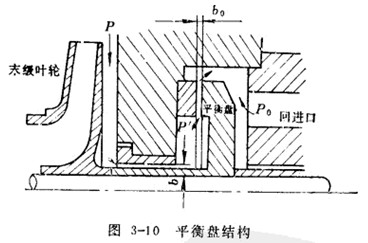

    多级离心泵的轴向平衡装置常采用平衡盘，如图3-10所示。平衡盘固定在轴上和轴一起转动，它和泵壳间有径向间隙b和轴向间隙bo。由末级叶轮来的压力为P的液体，流经径向间隙b后，压力降低到P'，流经轴向间隙b。后压力降低到Po，流出的液体通过回流管流回泵第一级入口。因此Po接近泵入口压力。由于平衡盘两侧有压力差P' - Po,就有一个向后的力作用在平衡盘上，这个力就是平衡力，它的方向与叶轮上的轴向力刚好相反。

   当叶轮上的轴向力大于平衡盘上的平衡力时，整个叶轮组受到向前的力的作用而向前移动，使bo变小，液体的泄漏爪也减少,p'增加，P'-Po也增加，使平衡力增加，推动平衡盘和叶轮组后移。当间隙增大到一定贵时，平衡力和轴向力相等。但由于叶轮组运动的惯性，还会继续后移，间隙还会增大，从而使P'降低，这时平衡力又小于轴向力，叶轮组又向前移动。如此运动不停，因此叶轮组还是在平衡位置上前后脉动达到自动平衡的。如果泵的工作点改变，叶轮组就移动到另一个平衡位置作轴向脉动。

    径向间隙b是起节流作用的。如果不设径向间隙b，那么当轴向力变化时，虽然轴向间隙bo会随着变化，但不管变多大，作用于平衡盘上的压力P’永远等干末级叶轮出口压力P，作用在平衡盘上的压力差也就不变，自动平衡就建立不起来。

    采用平衡盘装置，能把轴向力全部平衡。为了保证平衡盘能自动平衡，轴两端的支承轴承应能在一定范附内作轴向自山移动，任何一端都不应设止推轴承。
