多级单吸离心泵结构

多级单吸离心泵结构

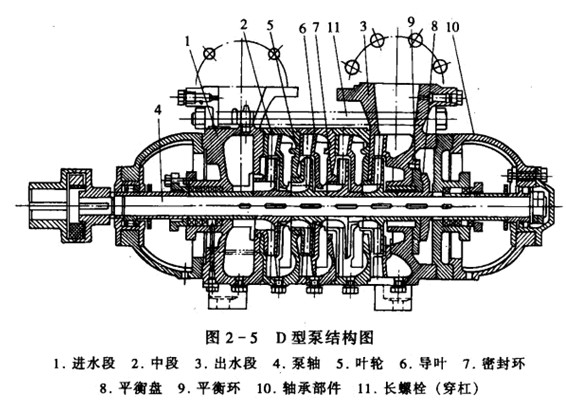

图2-5所示为典型的多级单吸离心泵。这种泵实际上是将若干个单吸式叶轮串装在了一根泵轴上，叶轮的数目就代表泵的级数。泵体分进水段、中段和出水段，各段用螺栓联接成为一个整体。前一级叶轮经过导叶将水引人后一级叶轮的进水侧，使水逐级增加能量。所以，泵的扬程随级数的多少(即叶轮数的多少)而增减，泵的级数越多，扬程越高。该类泵主要用于流量小、扬程高的场合。多级离心泵
