离心泵装置

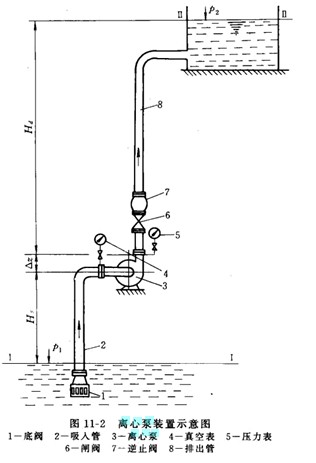

   离心泵装置如图11-2所示由离心泵3、电动机、吸人管2、排出管8和阀门等组成.

   底阀1由单向阀和防污网组成。底阀上的单向阔只允许液体从吸液池流进吸入管，而不允许反方向流动。它的主要作用是保证泵在起动前能灌满液体，而周边的防污网则起粉防止液池中的杂物被吸入泵中的作用。

   逆止阀7又称止回阀.它实际上也是个单向阀.在停泵时书排出管中的液体压力自动关闭.防止液体倒流泵内冲坏叶轮。

   闸阀6的用途是在开、停或检修泵时截断流体，对于小型泵装置，它还用于调节泵的流量.

   真空表4和压力表5，分别用于测定泵的人口和出口的压力.人们可以根据表的读数的变化，分析到断泵的运行是否正常.
