离心泵并联与串联操作

离心泵并联与串联操作
在实际工作中，当单台离心泵不能满足输送任务的要求时，有时可将泵并联或串联使用。这里仅讨论两台性能相同的泵并联及串联的操作情况。

一、并联操作
当一台泵的流量不够时，可以用两台泵并联操作，以增大流量。

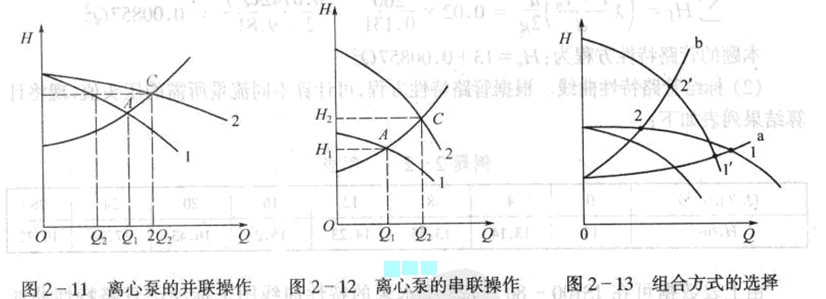

一台泵的特性曲线如图2-11中曲线1所示，两台相同的泵并联操作时，在同样的压头下，并联泵的流量为单台泵的两倍，故将单台泵特性曲线1的横坐标加倍.纵坐标不变，便可求得两泵并联后的合成特性曲线2。但需注意，对于同一管路，其并联操作时泵的流量不会增大一倍。因并联后流量增大，管路阻力也增大。

二、串联操作
当生产厂需要利用原有泵提高泵的压头时，可以考虑将泵串联使用。
两台相同型号的泵串联工作时.每台泵的压头和流量也是相同的。因此，在同样的流量下，串联泵的压头为单台泵的两倍。将单台泵的特性曲线1的纵坐标加倍，横坐标保持不变，可求得两台泵串联后的合成特性曲线2(图2-12)。由图中可知，单台泵的工作点为A,串联后移至C点。显然C点的压头H2并不是A点的压头H1的两倍。

三、组合方式的选择
如果管路两端势能差大干单泵所能提供的最大扬程，则必须采用串联操作。但在许多情况下，单泵可以输液，只是流最达不到指定要求。此时可针对管路的特性选择适当的组合方式，以增大流量。

由图2-13可见，对于低阻输送管路a，并联组合输送的流量大于串联组合;而在高附输送竹路b中，则串联组合的流量大于并联组合，对于压头也有类似的情况。因此，对于低阻输送管路，并联优于串联组合;对于高阻输送管路，则采用串联组合更为适合。
