多级离心泵泵轴及叶轮的检查项目有哪些？

多级离心泵泵轴检查项目有:
答:(1)离心泵泵轴表面不得有裂纹、伤痕和锈蚀等缺陷。更换泵轴时，可作探伤检查.轴磨损可用电镀、喷镀、涂镀等方法进行修复。

(2)离心泵泵轴与叶轮及轴套配合的轴颈公差用h6，与滚珠轴承配合轴颈用js6或k6，与联轴器配合轴颈用js6 .轴颈的圆度和圆柱度应不大于其直径公差之半。

(3)轴颈表面粗糙度:装配叶轮与轴套处、滚动轴承处1.6、滑动轴承处0.8、装配联轴处3.2。

(4)以轴承处轴颈为基准，用千分表检查装配叶轮、轴套及联轴器轴段的径向圆跳动，应不大于0.03mm。

(5)键槽中心线对轴中心线的偏移不得超过0.06mm，歪斜不得超过0.03mm/100。

多级离心泵叶轮检查项目有：
答:(1)叶轮的液体流进内壁应洁理光洁，不能有枯砂、毛刺和污垢。流道入口加工面与非加工面斜街处应平滑过渡。

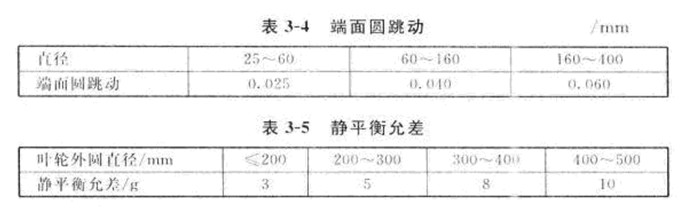

(2)叶轮轮毅对轴孔的端面圆跳动应不大于表3-4规定。

(3)叶轮键槽及平衡盘键槽中心线对轴孔中心线的歪斜应不大于0.03mm/100mm。

(4)新装叶轮必须做过静平衡，静平衡允差见表3-5。超过表中数值时用去重法从叶轮两侧切削，切去的厚度应不超过叶轮原壁厚的1/3，切去部分应与叶轮壁平滑过渡。

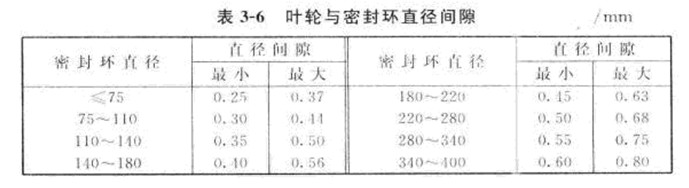

(5)叶轮与密封环的直径间隙按表3-6选取，四周间隙应保持均匀。使用磨损极限不超过表中最大数值的3倍。
