分段式多级离心泵(D型)

    分段式多级离心泵为流量5~720m3/h,扬程100~650m水柱的供排水设备。它可根据使用需要增减级数，其扬程随级数的增加而增高。一般在需要较高扬程和中等排量悄况下使用时，可选用D型单吸多级离心泵。

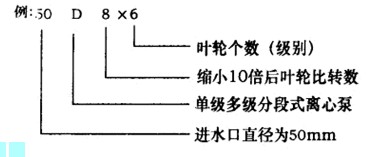

其型号含义举例介绍如下:

    分段式多级离心泵结构如图8-41所示。它由:泵轴1、前段2、中段3、后段8、叶轮4、平衡盘10、导流器5等组成。
    泵轴1上装有数个叶轮。叶轮的个数就代表了泵的级数，级数越多其扬程越高。
    离心泵泵轴两端用轴承装置于轴承体11上。轴的两端没有填料式轴封装置。
    离心泵泵体由前段、中段、后段三部分组成，用穿杆连为一整体。
    在中段和后段内均设有相应的导流器5，它相当于一固定的叶轮，其主要作用是:改变液体的流动方向，使液流形成环向流动，以降低液体对泵体的撞击，同时使液体的部分动能转变为压力能;以及减少液体在泵内的涡流损失。

    在前段和中段内壁与叶轮容易碰撞之处装有密封环6，其作用是防止高压液流由泵休与叶轮之间的间隙返回入口.以及起承磨作用。密封环为离心泵易损件，它和叶轮吸入口外圆间隙一般为0.1~0.5mm,
    为了平衡泵在工作时产生的轴向推力，在末级叶轮后面装有平衡盘10，使离心泵转动部分不发生轴向串动而引起磨损、振动和发热。平衡盘还用平衡管与前段连通.以使轴向的受力趋于平衡。
    分段式多级离心泵的装配良好与否，对离心泵的性能响应特别显著，特别是各叶轮出口与导流器之间相互位置关系更为重要，若有不对中，将使整个泉性能受到影响，效率降低。
