并串联离心泵

并串联离心泵

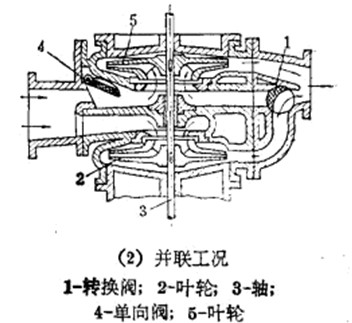

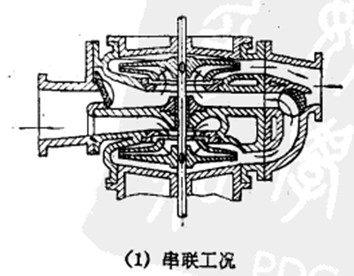

通过泵流道中的转换阀，使两对置叶轮处于并联成串联状态，以适应不同工况要求的离心泵。在叶轮2和5尺寸相同的情况，当装在排出接管的转换阅处于图(1)所示的“串联”位置时，叶轮2排出的液体经转换阀导入叶轮5的进口，再经叶轮5排出泵外。叶抡3进口管上的单向阀彼叶轮2的排出压力所关闭。此时泵相当于双级离心泵，其流量铰小(相当于一个叶轮时的流最)而压头较高，可适应如消防水泵等要求压头高，流量不大的场合。当转换阀处于图(2)所示的“并联”位置时，叶轮2和叶轮5将同时从吸入管吸入液体向排出管排出。此时相当于两个单级离心泵同时工作，其流量大体等于单叶轮的两倍，而压头只等于一个叶轮产生的压头。可适应如压软水泵、主海水循环泵等要求流量大、压头不高的场合。由于这种泵对不同工况的适应性，常技采用做总用泵。
