液体在离心泵叶轮里的流动

液体在离心泵叶轮里的流动
离心泵工作时，液体一方面随着叶轮一起旋转，同时又从转动着的叶轮里向外流。液体随着叶轮的旋转运动称为圆周运动，其速度称为圆周速度，用u表示。液体从旋转着的叶轮里向外的流动称为相对运动，其速度称为相对速度，用w表示。液体相对于泵体的运动称为绝对运动，其速度称为绝对速度，用V表示。绝对速度。的向量等于圆周速度u和相对速度w的向量和，

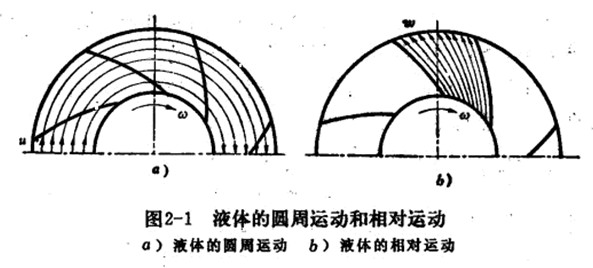

液体圆周速度的方向与叶轮圆周切线方向一致，如图2-1a: 液体相对速度的方向与叶片相匆，如图2-1b;液体绝对速度的方向为圆周速度和相对速度的合成速度的方向，如图2-2所示。

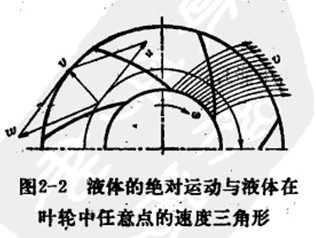

液体在叶轮里的运动情况可以用图解法表示。表示液体在叶轮里运动速度大小和方向的图形叫速度三角形。液体在叶轮里任意点的速度三角形如图2-2所示。实际上，最有用的是液体在叶松入口和出口的流动状态。当叶轮尺寸已知时，在给定参数下，可以作出叶轮入口和出口的速度三角形，从而就可以分析液体在叶轮入口和出口的流动状态。

为了作出速度三角形，通常把绝对速度分解成为两个相互垂直的分速度:一个是与圆周速度垂直的分速度，通常把它称为轴面速度，用vm表示，另一个是与阅周速度方向一致的分速度，通常把它称为圆周分速度，用vu.表示。如图.2-3所示.
在速度三角形中，绝对速度V与园周速度u间的夹角用a表示，相对速度w与回周速度u间的夹角用p表示。
