离心泵装置及工作原理

离心泵装置及工作原理

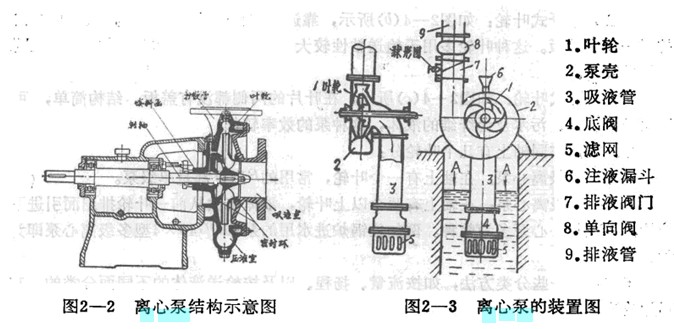

离心泵由于它有结构简单、适用范围广、运转可靠及维修容易等特点，故被广泛地用于各化工生产之中。图2-2是B型泵的结构示意图。由图可知离心泵的主要另部件有叶轮、转轴、吸液室、压液室(泵壳)、填料函及密封环等。


我们参照图2-3离心泵的装置图讲解离心泵的工作原理。泵从水池抽水往高处送，
在启动前从水斗6将泵壳2内灌满水，将排液管9上的阀门7关闭，启动电动机后，泵轴带动叶轮1旋转，这时叶轮中的叶片迫使泵中的液体旋转，因而水产生离心力，借此离心力的作用，将叶道中的水甩向叶轮的外缘业集聚到泵壳中，业将水的速度能部分地转变为压力能，卜从而提高了水的压力，在此压力下打开排液阀7就可以将水送到排水管而输送出去。当叶轮将泵中水甩到外缘时，叶轮中心地区就形成真空(低压区)，这样一来，水池中水面的压力(为大气压)大于叶轮中心的压力，这两处有个压力差，由于这个压差可将水池中的水克服吸水管3中的总阻力送进泵中，O叶轮不断旋转送进泵中的水又甩到壳中，如此不断甩出不断送进就达到输液的目的。这就是离心泵的基本工作过程和原理。离心泵一词就是因泵在运转中旅体产生离心力而得名。
