离心泵安装设计注意事项

离心泵安装设计注意事项
1.设置底阀。在靠近泵入口的根部设置一底阀。泵启动前，先打开底阀和放空阀，灌满液体排出空气，以防止“气缚”现象的发生。如图7-4。

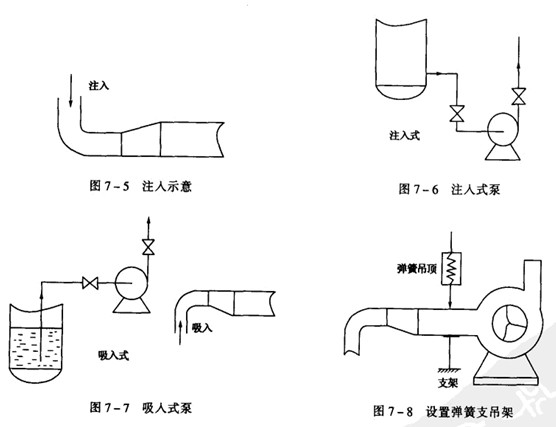

2.注人式泵。对挥发性大的液体或热油，泵的吸入口位置应比容器液面低，以防止泵抽空。此时泵的吸入方式为注入式。实际安装高度在理论值上增加0.5~1m。泵的位置尽量靠近液源，管线减少拐弯、阻力。当水平管需要变径时，宜采用偏心大小头，且水平部分朝下，以防止“积液”，见图7-5，图7-6。

3.吸人式泵。为避免进口管线形成“气袋”，有时设置成吸入式泵。如果在水平管线上变径，需采用偏心大小头，管顶取平。见图7-7。若不能避免，应在气袋顶装DN15-20放气阀。吸入式泵吸入口高于容器液面，实际安装高度应在理论值上减少0.5-1m。

4.泵的进出口管线和阀门的重量不得压在泵体上。应在靠近泵进口的管段上装支吊架。往复泵7-8。

5.并联操作。并联操作可以增加总流量，但其流量小于两台单独运行时之和，必须采用相同规格的泵型。

6.串联操作。串连操作可提高总扬程，但要注愈后接泵的泵体强度。

7.对热油泵必须进行暖泵。其标准:泵壳温度＜入口温度40℃ ,预热速度＞50℃/h，并在泵进出口线之间加暖泵连接线。见图7-9示意。
