离心泵的泄漏

离心泵的泄漏

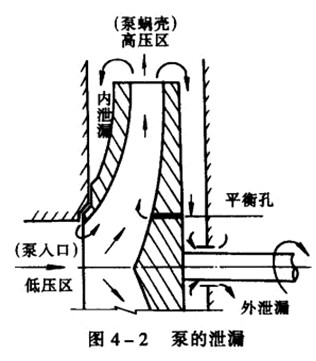

离心泵的泄漏分内泄漏和外泄漏，如图4-2所示。

1.泄漏部位
(1)内泄漏
叶轮工作时，叶轮出口处及其附近空间压力明显高于叶轮入口处的压力。同时，由于结构上还有运动部件和固定部件之分，这两种部件间存在缝隙，于是部分液体从高压区通过缝隙回漏到低压区。另外，还有部分液体通过为平衡轴向力而设里的平衡孔，也可认为是一种内泄漏。
离心泵内泄漏造成一定的能量损失。
(2)外泄漏
离心泵的外泄漏是指高压液体通过叶轮转轴与泵体间的缝隙流出泵体外造成泄翻。外泄衬不仅造成离心泵能量的损失，更严重的是泄漏的油品将污染泵房地面和空间.甚至形成爆炸性气体混合物，因此必须加以控制或堵绝。

2.泄漏对泵工作性能的影响
离心泵的泄漏损失将造成容积效率的下降。其下降的值约为5%-15%，小流量高压
(高扬程)泵尤为明显。它使流量下降，扬程减少，离心泵总效率下降。在离心泵特性曲线上表现为H-Q曲线和n-Q曲线下移。
当离心泵输送低枯度介质时，离心泵内泄漏将加剧口环密封的磨损。
离心泵产生外泄漏，在旋转的泵轴和固定的泵体间设置轴封，可以减少泵内高压液体流向泵外，也可防止空气侵人泵内。常用的轴封有填料密封、机械密封等。目前在石油库内广泛采用的是机械密封，填料密封已很少使用。
