离心泵的自动控制方案
离心泵是最常见的液体书送设备。它的压头是由旋转翼轮作用于掖体的离心力而产生的。转速愈高，则离心力愈大，压头也愈高。离心泵流最控制的目的是将泵的排出流量恒定于某一给定的数值上。其控制大体有三种方法。
(1)控制泵出口阀门开度

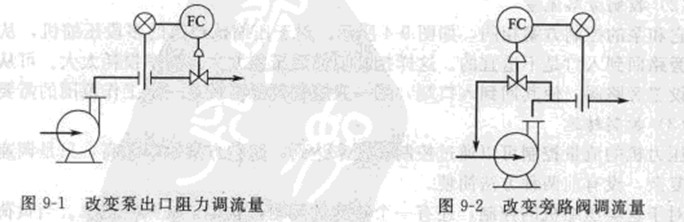

通过控制泵出口阀门开度来控制流量。如图9-1所示。当干扰作用使被控变量(流量)发生变化偏离给定值时，控制器发出控制信号，阀门动作，控制结果将使流量回到给定位。改变出口阀门的开度就是改变管路上的阻力.从而引起流量的变化。采用本方案，要注意控制阀一般应该装在泵的出口管线上，而不应该装在泵的吸人管线上。控制泵出口阀门开度的方案简单可行，是应用最为广泛的方案。但此方案总的机械效率较低，特别是控制阀开度较小时，阀上压降较大，对于大功率的泵，损耗的功率就相当大，因此是不经济的。
(2)拉制泵的转速
这种方案从能量消耗角度衡量最为经济，机械效率较高，但调速机构一般较复杂，所以多用在蒸汽透平驱动离心泵的场合，此时仅需控制燕汽最即可控制转速。
(3)控制泵的出口旁路
如图9-2所示，将泵的部分排出量重新送回到吸入管路，用改变旁路阀开度的方法来控制泵的实际排出童。控制阀装在旁路上，由于压差大、流量小，所以控制阀的通径可以选得比装在出口管道上的小得多。但是这种方案不经济，因为旁路阀消耗一部分高压液体能量，使总的机械效率较低，故很少采用。
